在“煤改清潔能源”的大潮下，清潔供暖投資運營是個多方共贏的新模式，不管在南方還是北方，都受到了資本方、工程商和業主單位的青睞。但其技術路線的選擇一定要慎重，熱源選不好或?qū)?dǎo)致后期運行費用高，投資虧損，甚至采暖效果都要打折扣。

今天我們來看山東的一個案例。

山東威海榮成市尋山街道趙家村供暖面積約2.12萬㎡，2012年開始采用燃?xì)忮仩t供暖，因?yàn)檫\(yùn)行費用較高，村委會白天不供暖，只有晚上供，造成室溫最高只有14℃，居民意見大。

2020年，政府將使用了8年燃?xì)忮仩t改成空氣源熱泵采暖，安裝了5臺52P的中廣歐特斯超低溫采暖機組，目前室內溫度保證在20℃以上，且運行費用預計相比原來的燃?xì)忮仩t取暖節省約58%。

一、燃?xì)忮仩t供暖，室溫低至10℃

山東威海榮成市尋山街道趙家村作為山東省首批美麗鄉村的試點村，為提升趙家村村民的整體生活水平，2012年在鎮政府的統一規劃下進行了搬遷。

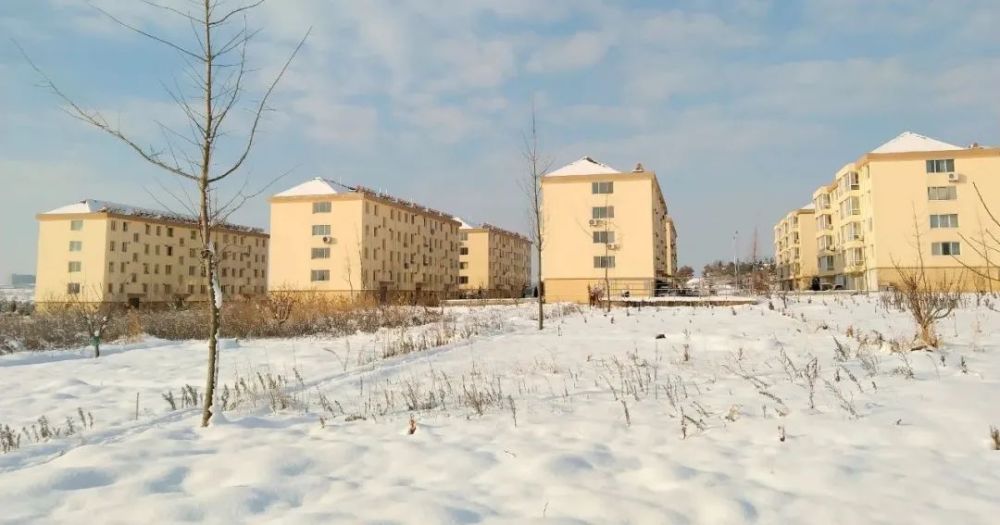

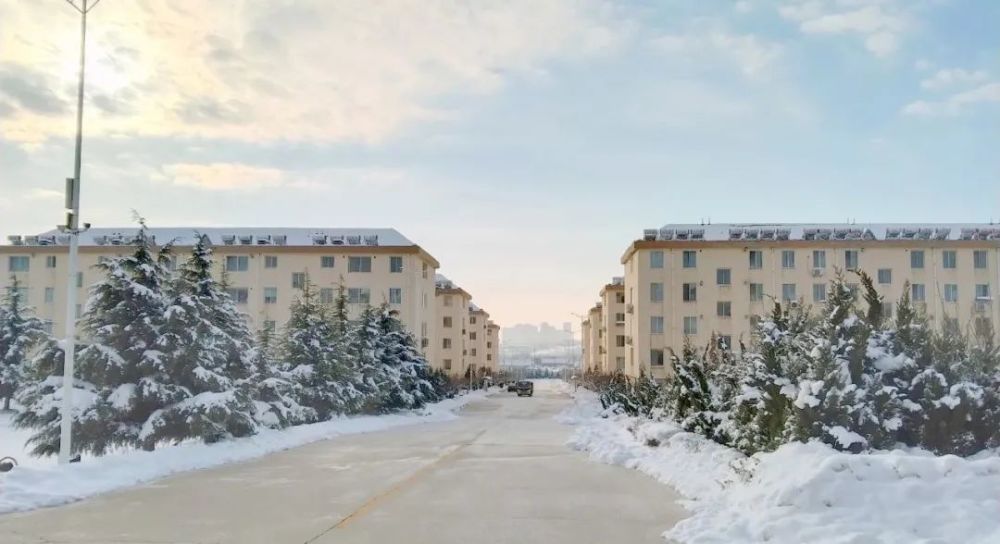

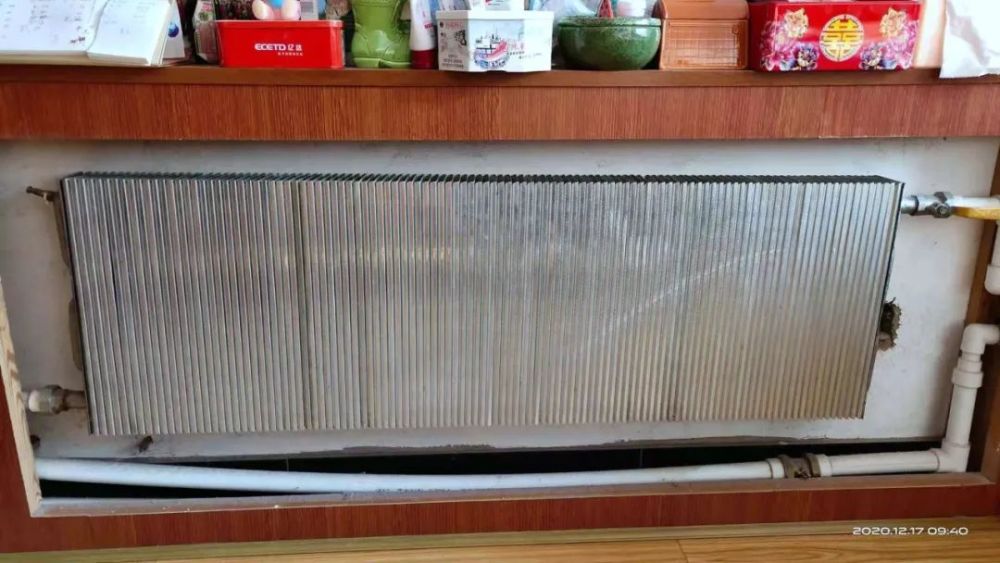

一共建設居民樓8棟，每一棟樓共5層，建筑面積約1.92萬㎡，外墻均做了保溫。室內末段臥室為水暖炕（相當于地暖），其他房間為鋁串片式暖氣片。

另外還有一個2000㎡的辦公樓，總建筑面積約2.12萬㎡。

由于沒有集中供暖的管網覆蓋，燒煤取暖不僅不衛生（大量煤灰煤渣），而且需要大面積的場地來進行儲煤，因此經過村委會與村民代表大會的討論決定，選擇了燃?xì)忮仩t作為冬季采暖的熱源。

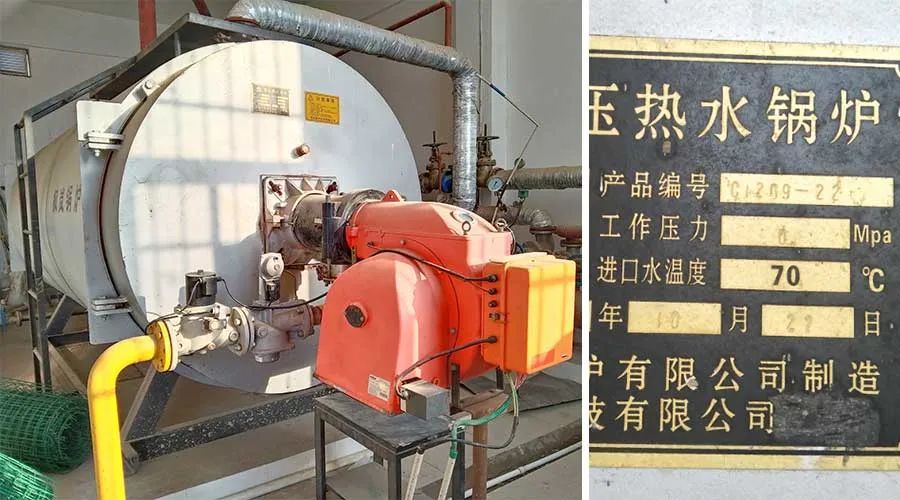

安裝了一套2800kW的燃?xì)忮仩t，2012年到2013年采暖季開始運行。

因?yàn)闅鈨r(jià)高，為節約供暖成本，村里采用白天不供晚上供暖的間歇供暖方式為村民供暖。

居民室內平均溫度為12～14℃，部分邊戶室溫只有10℃左右，居民對供暖意見極大。

二、一年費用44.4萬，虧損23萬

這樣的供暖方式下，每供暖季120天約需10萬m3天然氣，再加上電費4.4萬元，總運行費用44.4萬元。

由于部分房屋空置，實際供暖面積約1.3萬㎡，運行成本34.15元/㎡，運行費用相比集中供暖的收費標準要高得多。

該項目由村委會運營，向業主收取23元/㎡的采暖費，其中每戶還有45㎡為村民福利減免面積。實際收費面積約6000㎡，共收取暖費不足14萬元。

由于該項目為美麗鄉村試點的民生項目，榮成市政府每一年向趙家村村委會提供8萬元的燃?xì)馊∨?cái)政補貼款。村里每采暖季約虧損23萬元。

三、為節能增效，改用熱泵供暖

2020年，為了解決多年來的財政負擔，提高供暖質量，切實解決村民冬季供暖問題，讓老百姓溫暖過冬。鎮政府決定對使用了8年的燃?xì)忮仩t進行改造，將冬季供暖改造問題推向市場，采用其他更節能的能源形式替代。

近幾年，在政府清潔取暖的政策引導下，很多老舊小區都進行了冬季采暖熱源的改造，其中空氣源熱泵受到了市場的歡迎。經過多方聯系后，鎮政府將趙家村改為中廣歐特斯超氣溫空氣源熱泵供暖，并委托專門公司進行投資運營。

● 氣候條件：

榮成一月份日均最低溫度-3℃，日均最高溫度2℃。

●熱負荷：

該項目建筑采暖設計溫度為-6℃，單位面積熱負荷取42w/㎡，考慮到辦公室夜晚不用，實際供熱面積1.1萬㎡左右。

● 機組選型：

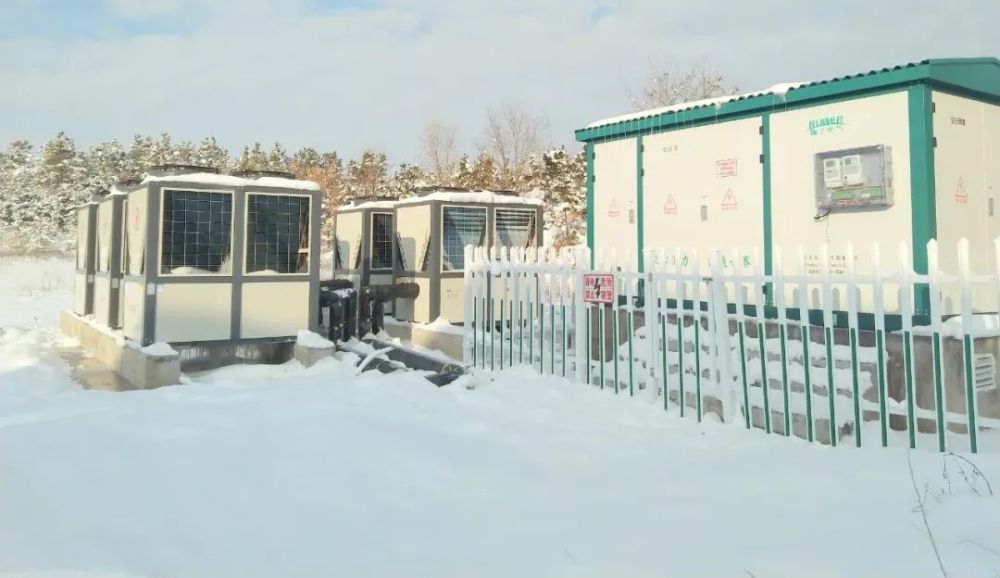

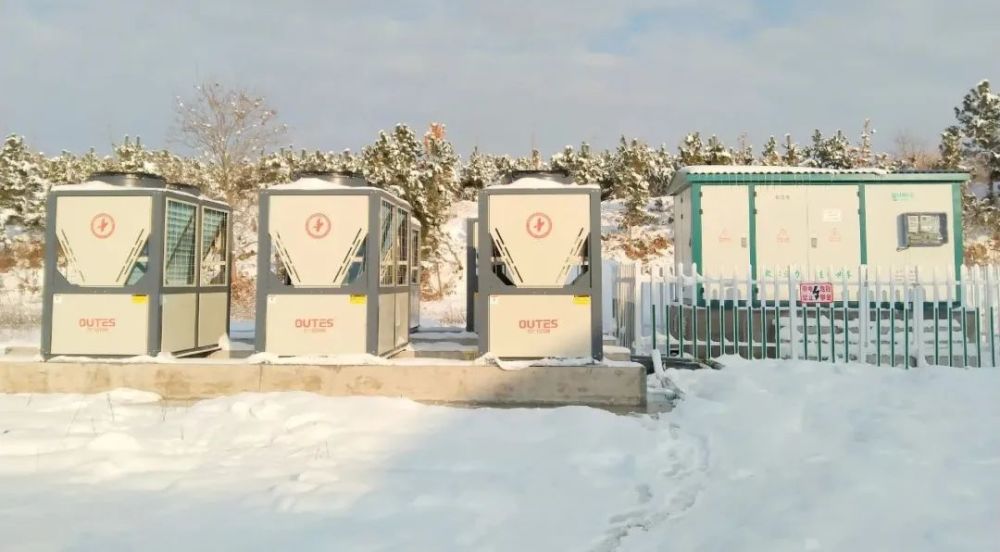

選擇安裝5臺52匹中廣歐特斯超低溫空氣源熱泵采暖機組作為熱源站。

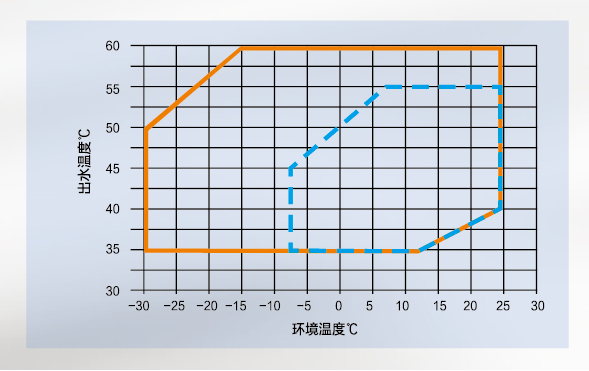

據了解，為了保障極寒天氣下采暖效果，本項目采用的是中廣歐特斯超低溫空氣源熱泵采暖機組，通過熱泵專用噴氣增焓渦旋壓縮機、高效換熱器、優化流道設計等技術，可以在-30℃極端低溫下穩定運行，最高出水溫度達到60℃，可以滿足在極端低溫環境下依然保持強勁的制熱能力。

該機組搭載高精度的傳感器和電子膨脹閥，可以根據實際工況靈活調節輸出，匹配末端需求，最大化的利用好每一份熱量，大大降低系統的運行費用。

● 其他投資：

建設一套400kva供電箱變，原有的二次管網繼續使用，室內和室外管道、室內末端等利舊。

● 水力改造：

原有系統采用的是100的管道，管徑過小，通過一個22kW的大水泵來彌補這一不足，但效果并不明顯，這也是采暖效果差和運行費用高的一個原因。

采用中廣歐特斯超低溫空氣源熱泵采暖機組供暖后，熱泵站房的水泵采用兩個 7.5kW變頻泵，可以根據負荷變化、機組運行臺數及流量調整泵運行，最大限度降低能耗。

●控制優化：

每一臺主機帶一個控制面板，根據需求合理控制設備的供回水溫度，極寒天氣下，設計5臺機組+2水泵全開，保障供暖溫度達標。

低溫條件下四臺機組+1水泵運行；保溫階段3臺機組+1水泵運行；供暖初期和末期2臺機組+1個水泵。

通過靈活機動調配主機和水泵的運行數量、合理設置不同環溫下的供回水溫度，進一步降低能耗，節約成本。

● 防腐處理：

榮成地區臨海，空氣中鹽霧的腐蝕較大，因此中廣歐特斯超低溫空氣源熱泵采暖機組主機全部進行了定制，做了防腐蝕的處理。

針對空氣濕度大的問題，熱泵主機的感溫探頭放在了蒸發器的最下面，除霜更徹底，保證機組正常運行。

四、室溫20℃，比燃?xì)忮仩t節省約58%

該項目于2020年12月10日正式運行，預計2021年3月25號結束，實際供暖面積約1.1萬㎡。

目前設計供水溫度為45℃，回水溫度為38℃（根據實際需求調整）。運行后沒幾天，榮成地區氣溫下降，普降大雪，4臺主機運行就能滿足供暖的需求。

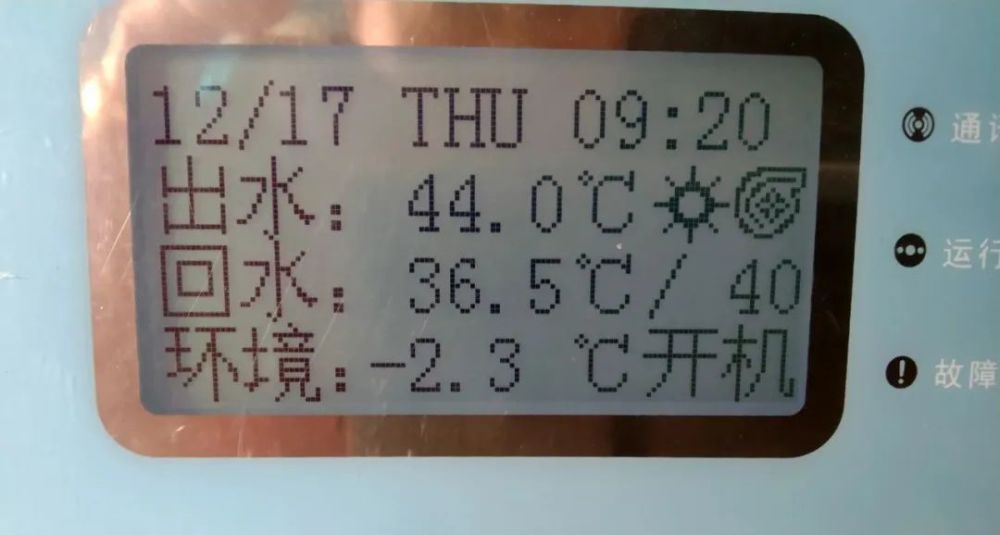

因?yàn)楣┡捌谠庥龅蜏兀郎叵牡臒崃看?，采暖溫度在逐漸升溫中。12月17日，對項目進行了實測，上午九點，室外環境溫度為-2.3℃、在供水溫度44℃、回水溫度36.5℃的情況下，室內實測溫度為18.5℃。

在運行一周后，目前室內溫度在20℃左右，最高達到了23℃。成功通過最低溫度的考驗，用戶對中廣歐特斯超低溫空氣源熱泵采暖機組的采暖效果也更加放心了。

運行費用方面，采用中廣歐特斯超低溫空氣源熱泵采暖機組，按照平均每一天開啟4臺主機，加上水泵的能耗，每一天的總能耗約為2800kW，電價為0.555元/度，總費用約為1565元。

按照采暖季120天計算，采暖季總費用約為18.78萬元，相比燃?xì)忮仩t節省約58%的費用。
